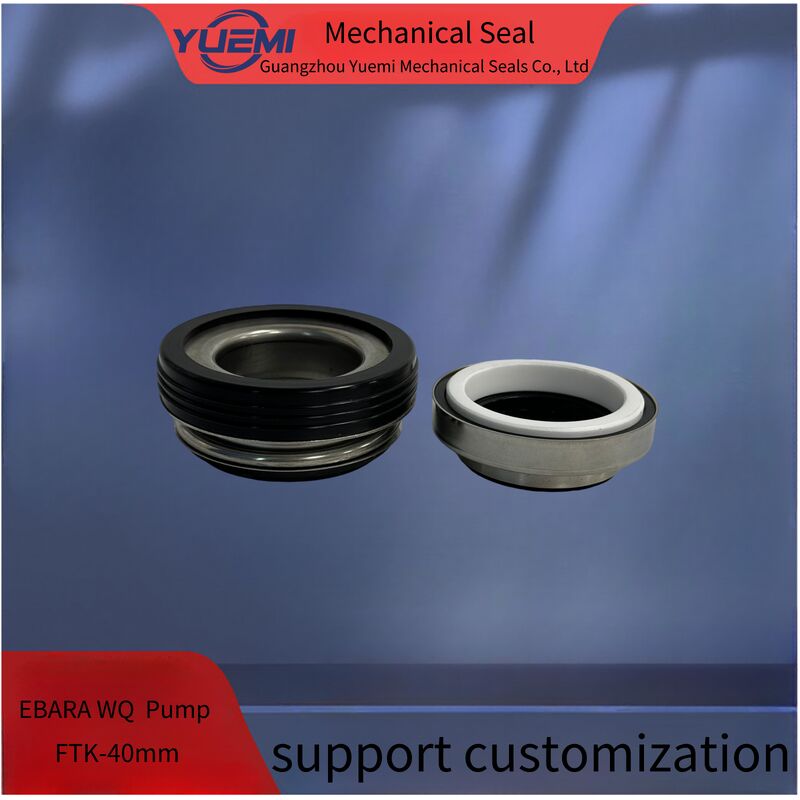

جزئیات محصول:
|
| علامت تجاری: | یومی | کشور منشاء: | گوانگژو، چین |
|---|---|---|---|
| ماده:: | FTK | قطر گره: | 40 میلی متر |
| قطعات فلزی و فنر: | ss304، ss316 | مواد: | CAR CER SSIC NBR |
| پمپ: | پمپ خنک کننده خودکار | ||
| برجسته کردن: | SS316 مهر مکانیکی Ebara,مهر و موم مکانیکی Ebara سفارشی,SS316 بادکنک مهر و موم مکانیکی,Customized Ebara Mechanical Seal,SS316 bellows mechanical seal |
||
جدول جفت گیری مدل پمپ آب
| مدل | d(mm) | د، | d2 | d3 | ds | d7 | l1 | 12 | 13 | 14 | l5 |
|
FTK16 |
16 20 25 40 |
18.2 | 41 | 41.5 | 23.0 | 33 | 26.5 | 7.5 | 10 | 9.0 | 5.0 |
| 21.2 | 45 | 43.8 | 27.0 | 38 | 29.0 | 7.0 | 10 | 12.0 | 5.0 | ||
| 26.4 | 52 | 51.0 | 30.5 | 47 | 34.5 | 7.0 | 13 | 14.5 | 8.5 | ||
| 41.2 | 75 | 75.0 | 50.5 | 65 | 48.6 | 12.0 | 21 | 15.6 | 13.0 |
| کیفیت بالامهر مکانیکی پمپ خنک کننده اتوماتیک | |
| محدودیت های عملیاتی: فشار: ≤0.3MPa سرعت چرخش: ≤9000r/min دمای: -30°C ~ +200°C متوسط: آب تمیز، آب دریا، ضد یخ موتور گاز |
ماده:
حلقه چرخش ((سیرامیک/SiC) حلقه ثابت ((کربن پلاستیکی/کربن/SiC)
مهر ثانویه (nbr/Epdm/Hnbr/Fkm)
بهار و سایر قطعات (Sus304/Sus316)
|
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
