جزئیات محصول:
|
| علامت تجاری: | یومی | عملکرد: | پمپ آب شیمیایی |
|---|---|---|---|
| قطر گره: | IMO-22 میلی متر | مهر و موم ثانویه: | Fkm CA SIC |
| نوع: | مهر و موم های شیفت دریایی | ||
| برجسته کردن: | مهر و موم مکانیکی IMO 22mm,مهر مکانیکی FKM 22mm,FKM مهر مکانیکی واحد,FKM mechanical seal 22mm,FKM single mechanical seal |
||
سری ACE ACG

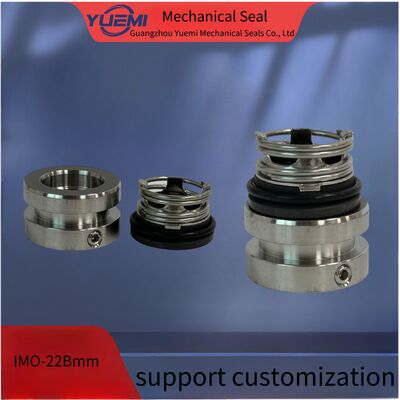

قطعات مهر و موم مکانیکی پمپ Imo-22mm
1. IMO ACE025L3 پمپ برای مناسب شدن با مهر آبهای مکانیکی 195C-22mm، Imo 190495 (فشار موج)
2. IMO-190497 ACE مهر مکانیکی پمپ برای صنعت دریایی، Imo 190497 (فلفل بهار)
3. IMO ACE 3 پمپ قطعات یدکی مهر گودال 194030, Imo 194030 (فلفل بهار)
22mm Lidering AL-NL-22 مهر مکانیکی 190497 برای پمپ IMO ACE 3 | ||
شرایط عملیاتی | اندازه | مواد |
دمای: -40oC تا 220oC بسته به استالستومر | 22MM | صورت: SS304، SS316 |
فشار: تا 25 بار | صندلی: کربن | |
سرعت: تا 25 متر در ثانیه | حلقه های O: NBR، EPDM، VIT، Aflas، FEP، Kalrez، Chemraz و غیره | |
پایان بازی / شناور محوری اجازه: ± 1.0mm | قطعات فلزی: SS304، SS316، Hastelloy C، AM350 | |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
