جزئیات محصول:
|
| استفاده: | پمپ، کمپرسور | مهر و موم ثانویه: | PTEF CAR CE |
|---|---|---|---|
| استاندارد یا غیر استاندارد: | مهر و موم استاندارد | مشخصات: | به عنوان نیاز |
| برجسته کردن: | مهر مکانیکی پمپ آب فلورپلاستیک,WB2 آب پمپ مهر مکانیکی,مهر و موم های فشار دهنده PTFE,WB2 Water Pump Mechanical Seal,PTFE pusher seals |
||
| D1 ((mm) | اندازه | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| شرایط عملیاتی: | |
| درجه حرارت: | -20oCتا +120oC |
| فشار: | ≤0.5MPa |
| سرعت: | ≤10m/s |
| مواد: | |
| حلقه ثابت: | Q2,V2 |
| حلقه چرخش: | Teflo، Q2 |
| مهر ثانویه: | تیفلو |
| فاضلاب و قطعات فلزی: | F,G |
| کاربردها: | اسید گوگردی، اسید هیدروکربنی، اسید فسفوریک، اسید استیک و اسید نیتریک با درجه های مختلف، و غیره |

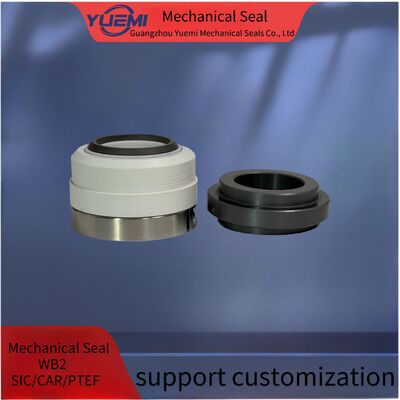

مهر و موم PTFE 10t جان جرثقیل مهر و موم مکانیکی برای پمپ آب مینی الکتریکی
YUEMI WB2 با جان کرین 10tmechanica sea یکسان است
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
