جزئیات محصول:
|
| Shaft diameter: | HI-76.2mm | Secondary Sealing: | Fkm NBR CA SIC |
|---|---|---|---|
| Sealing Face: | Silicon carbide | Equivalent: | John Crane Mechanical Seal Type |
| Temperature: | -30C°~200C° | Application: | Water Pumps, Centrifugal Pumps |
| Stationary Ring: | Ceramic/SiC/TC | Speed: | Up to 12 m/s |
| Transport Package: | box | ||
| برجسته کردن: | مهر مکانیکی پمپ فاضلاب هیدروستال,مهر مکانیکی پمپ فاضلاب,Sewage Pump Mechanical Seal |
||

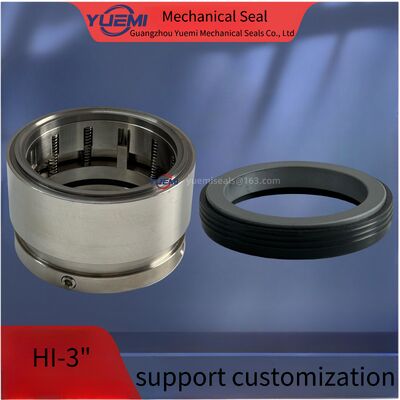

مهر مکانیکی پمپ فاضلاب هیدروستال HI-76.2mm HI-3" مهر مکانیکی پای چرخدار
پارامترهای فنی
| درجه حرارت | -30°C~+200°C |
| فشار | ≤1.2Mp a |
| سرعت | ≤10m/s |
| متوسط | آب |
مواد
| حلقه چرخش |
SiC/VIT |
| حلقه ثابت |
SiC/VIT |
| بهار | SUS304/SUS316 |
| صندلی ثابت | SUS304/SUS316 |
| مهر ثانویه |
Fkm/EPDM |
| نگهدارنده حلقه چرخش | SUS304/SUS316 |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد سخت.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
