جزئیات محصول:
|
| ساختار: | فنر مخروطی | قطر گره: | 10-40 میلی متر |
|---|---|---|---|
| جایگزینی: | جایگزینی سری Bt-Fn را تایپ کنید | حمایت: | OEM/ODM |
| برجسته کردن: | مهر و موم مکانیکی سری 40 میلی متر,مهر O-ring مهر مکانیکی,مهر مکانیکی Bt-Ar,O-ring seal mechanical seal,BT-AR mechanical seal |
||
مهر و موم های موجود آماده تحویل سریع
کیفیت عالی با قیمت رقابتی

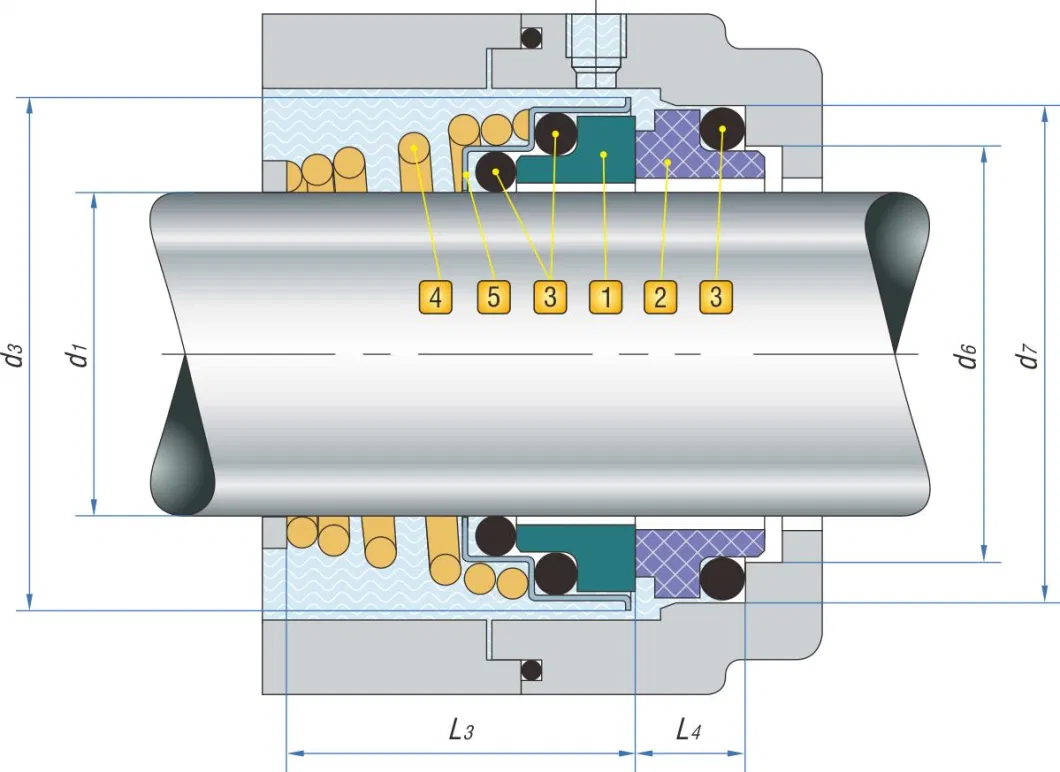

جدول جفت گیری مدل پمپ آب
| مدل | d1 ((mm) | د، | p | 11 | 13 |
|
155-110 155-11 155-12 155-13 155-14 155 تا 15 155-16 155-17 155-18 155-19 ۱۵۵- ۲۰ 155-21 |
10 11 12 13 14 15 16 17 18 19 20 21 |
20.0 22.0 22.0 25.0 25.0 29.0 29.0 29.0 33.0 33.0 33.0 38.0 |
18.1 20.6 20.6 23.1 23.1 26.9 26.9 26.9 30.9 30.9 30.9 35.4 |
20.5 23.5 23.5 28.0 28.0 30.0 30.0 30.0 32.0 33.0 33.0 33.0 |
5.5 5.5 5.5 6.0 6.0 7.0 7.0 7.0 8.0 8.0 8.0 8.0 |
·فشار و سایر قطعات ((SUS304/SUS316)
| مدل | d1 ((mm) | d3 | د: | 11 | ب |
|
155-22 155-23 155-24 155 تا 25 155-28 155-29 ۱۵۵ تا ۳۰ 155-32 155-33 155-35 155-38 155 تا 40 |
22 23 24 25 28 29 30 32 33 35 38 40 |
38.0 38.0 38.0 40.0 46.0 46.0 46.0 46.0 50.0 50.0 60.5 60.5 |
35.4 35.4 35.4 38.2 43.3 43.3 43.3 43.3 53.5 53.5 60.5 60.5 |
33.0 35.0 35.0 35.5 39.0 39.0 39.0 39.0 50.5 50.5 50.5 50.5 |
8.0 8.0 8.0 8.5 9.0 9.0 9.0 9.0 11.5 11.5 11.5 11.5 |
مهر و موم مکانیکی نوع YM155 با بهار مخروطی و ساخت فشار دهنده حلقه O، قطعات فلزی تولید شده توسط Stamping.قیمت رقابتی و طیف گسترده ای از برنامه های کاربردی ساخته شده YM155 یک مهر تولید انبوه.
پارامترهای فنی
| درجه حرارت | -30°C~+200°C |
| فشار | ≤1.2Mp a |
| سرعت | ≤10m/s |
| متوسط | فاضلاب |
مواد
| حلقه چرخش | SIC CAR |
| حلقه ثابت |
SIC CAR |
| بهار | SUS304/SUS316 |
| صندلی ثابت | SUS304/SUS316 |
| مهر ثانویه |
Fkm/EPDM |
| نگهدارنده حلقه چرخش | SUS304/SUS316 |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
