جزئیات محصول:
|
| علامت تجاری: | یومی | پمپ: | قابلمه امولسیون کننده آرایشی و قابلمه همزن |
|---|---|---|---|

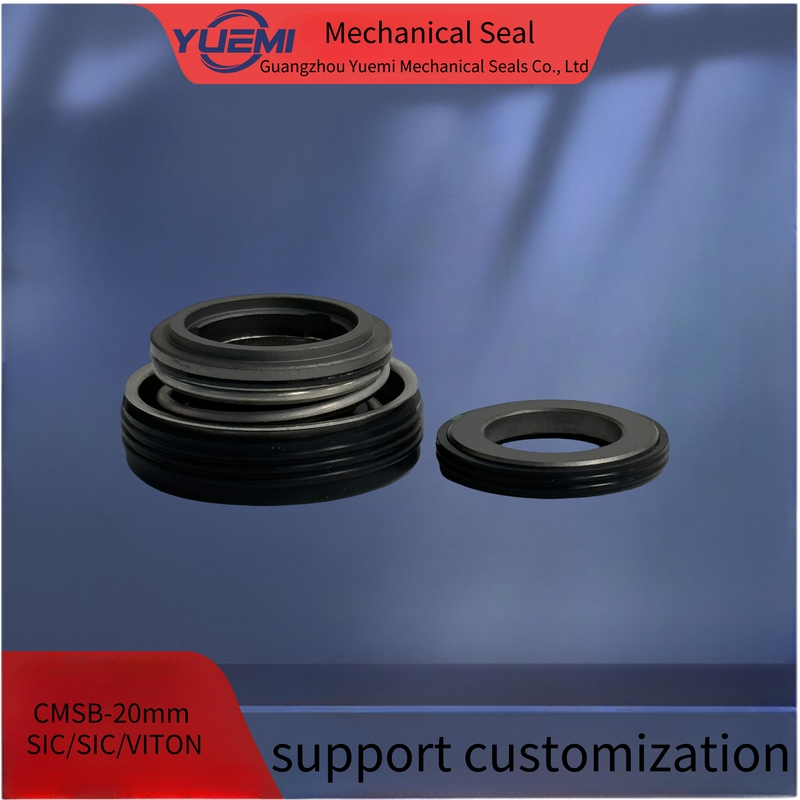

| اندازه شفت: | اندازه کامل | شماره مدل: | CM SB-20mm |
| مهر و موم ثانویه: | FKM SIC SIC | سبک: | مهر و موم مکانیکی |
| برجسته کردن: | 20mm آب پمپ مهر مکانیکی |
||
| مدل | D2 | D3 | D7 | L1 | L3 | L4 |
| SB-10 | 11.0 | 27.0 | 23.0 | 10.5 | 7.5 | 4.0 |
| SB-12 | 14.0 | 32.0 | 25.0 | 10.2 | 9.0 | 5.0 |
| SB-16 | 18.0 | 41.0 | 31.0 | 11.8 | 10.0 | 5.0 |
| SB-16A | 18.0 | 41.0 | 35.0 | 16.5 | 9.5 | 9.0 |
| SB-17 | 18.5 | 35.0 | 30.0 | 16.0 | 9.5 | 9.0 |
| SB-20 | 21.0 | 45.0 | 35.0 | 11/16.3 | 11.5 | 5/10.3 |
| SB-25 | 26.4 | 52.0 | 41.3 | 19.0 | 12.0 | 11.0 |
| SB-30 | 31.0 | 58.0 | 48.0 | 16.5 | 12.5 | 8.5 |
| مهر و موم های مکانیکی O-Ring | |
|
دمای: -30 درجه سانتیگراد تا 200 درجه سانتیگراد، بسته به استالستومر
فشار: تا 5 بار سرعت: تا 15 متر در ثانیه اجازه ی شناور در پایان بازی/ محوری: ±0.1mm اندازه: 10mm تا 30mm |
حلقه ثابت: کربن پلاستیکی، کربن، سرامیک حلقه چرخشی: سرامیک، کربید سیلیکون ثانویه: NBR/EPDM/FKM |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
