جزئیات محصول:
|
| علامت تجاری: | یومی | استفاده: | نامتعادل |
|---|---|---|---|
| قطر گره: | ACRB-16mm | مهر و موم ثانویه: | SIC CAR FKM |
| استاندارد یا غیر استاندارد: | استاندارد | کلمات کلیدی: | مهر و موم پمپ |
| نوع: | تک بهار | سبک: | مهر و موم مکانیکی |
| برجسته کردن: | مهر مکانیکی پمپ آب ظرفی,پمپ آب سانتریفیوژال مهر مکانیکی,مهر مکانیکی پمپ سانتریفیوژ 16 میلی متری,Centrifugal Water Pump Mechanical Seal,16mm centrifugal pump mechanical seal |
||
جدول جفت گیری مدل پمپ آب

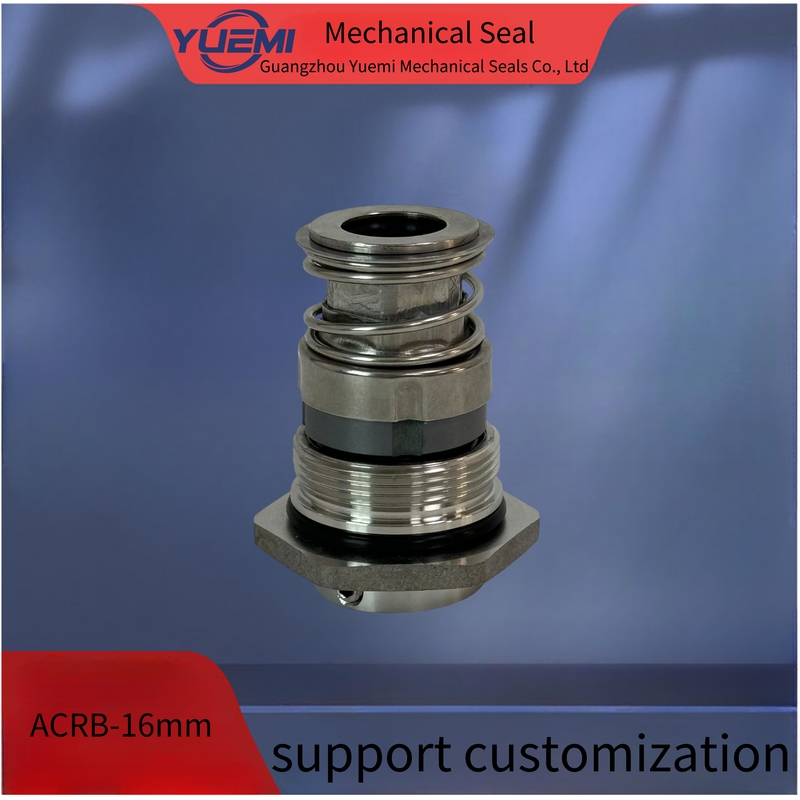

پمپ عمودی چند مرحله ای فولاد ضد زنگ مهر مکانیکی ظرفی ACRB-16mm برای CDMF
پارامترهای فنی
| درجه حرارت | -30°C~+200°C |
| فشار | ≤1Mp a |
| سرعت | ≤12m/s |
| متوسط | پمپ فاضلاب |
مواد
| حلقه چرخش | SIC CAR CE TC |
| حلقه ثابت |
SIC CAR CE TC |
| بهار | SUS304/SUS316 |
| صندلی ثابت | SUS304/SUS316 |
| مهر ثانویه |
Fkm/EPDM |
| نگهدارنده حلقه چرخش | SUS304/SUS316 |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
