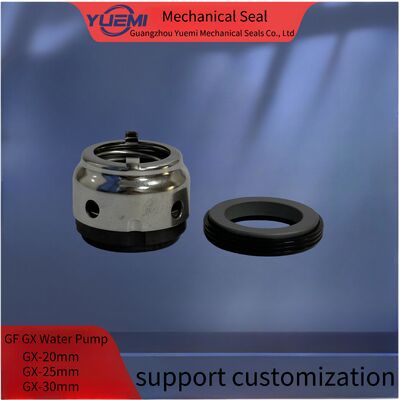

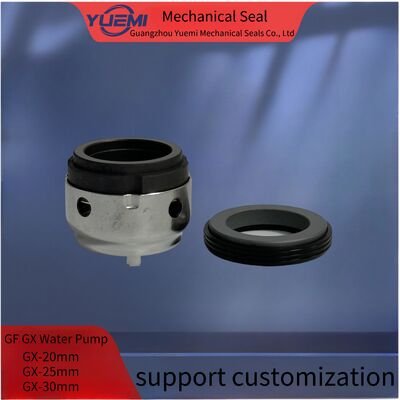

GF فولاد ضد زنگ مخلوط کننده پمپ آب مهر مکانیکی 113A GX-20/25/30mm

سری GX ساخته شده در,فرد صورت,است که به انتقال اعتماد به حرکت مهر مکانیکی,نه متعادل

d	D	D1	D2	L	L1	L2
30	52	40	50	48	35	15
35	57	45	55	50	37	17
40	62	50	60	53	40	20
45	67	55	65	58	45	25
50	72	60	70	63	48	28
55	77	65	75	65	50	30
60	82	70	80	65	50	30
65	92	78	90	72	55	35
70	97	83	95	74	57	37
75	102	88	100	74	57	37
80	107	93	105	81	62	42
85	112	98	110	81	62	42
90	117	103	115	82	63	43

پارامترهای فنی

مواد

آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.

2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد سخت.

3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
