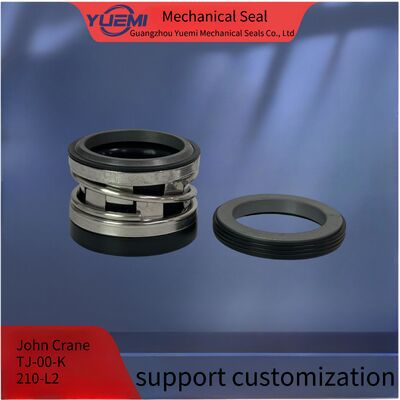

جزئیات محصول:
|
| قطر گره: | TJ-00-K | مهر و موم ثانویه: | FKM CAR SIC |
|---|---|---|---|
| کلمه کلیدی: | مهر و موم مکانیکی | منطقه صادرات: | در سراسر جهان |
| فشار: | ≤1.2MPa | نوع: | تک بهار |
| دمای کار: | -20~120°C | اندازه محصول: | 12mm ~ 90mm |
| سرعت خط: | ≤ 12m/s | ||
| برجسته کردن: | 32mm آب پمپ مهر مکانیکی,60mm آب پمپ مهر مکانیکی,مهر مکانیکی سرامیکی 60 میلی متری,60mm Water Pump Mechanical Seal,60mm ceramic mechanical seal |
||
مهر و موم های موجود آماده تحویل سریع
کیفیت عالی با قیمت رقابتی
شرایط کاری
رسانه ها: آب، روغن و رسانه های ضعیف خوردنی
دمای:-20°C تا 120°C
فشار: s1.2MPa
سرعت:<12m/s
مواد
حلقه ثابت: سرامیکی/Sic/TC
حلقه چرخش: کربن/Sic/TC
مهر ثانویه:NBR/EPDM/Fkm
فولاد ضد زنگ
| مدل | d1 ((mm) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| ۲۱۰۰-۲۲ | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| ۲۱۰۰-۲۴ | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| ۲۱۰۰- ۲۸ | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| ۲۱۰۰ تا ۳۲ | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| ۲۱۰۰-۳۳ | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100 تا 35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| ۲۱۰۰- ۳۸ | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| ۲۱۰۰ تا ۴۰ | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| ۲۱۰۰-۴۳ | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| ۲۱۰۰ تا ۴۵ | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| ۲۱۰۰- ۴۸ | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100 تا 53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| ۲۱۰۰-۶۰ | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 تا 63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 تا 65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| ۲۱۰۰-۶۸ | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| ۲۱۰۰-۷۰ | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| ۲۱۰۰-۸۰ | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| ۲۱۰۰ تا ۸۵ | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| ۲۱۰۰-۹۰ | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| ۲۱۰۰ تا ۹۵ | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| ۲۱۰۰ تا ۱۰۰ | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
