جزئیات محصول:
|

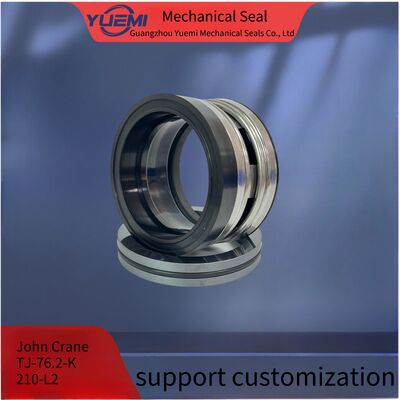

| علامت تجاری: | یومی | عملکرد: | پمپ آب جان کرین |
|---|---|---|---|
| قطر گره: | TJ-76.2-K | مهر و موم ثانویه: | FKM CAR SIC NBR |
| استاندارد یا غیر استاندارد: | مهر مکانیکی استاندارد | نوع: | تک بهار |
| برجسته کردن: | مهر مکانیکی پمپ آب کربید سیلیکون,جان کرین پمپ آب استاندارد مهر مکانیکی,مهر مکانیکی کربید سیلیکون OEM,John Crane Standard Water Pump Mechanical Seal,OEM silicon carbide mechanical seal |
||
YL 2100، AKA U4901 یا INT، مهر مکانیکی برای پمپهای سانتریفیوژ/خاک، موتورهای غرق شده، کمپرسورها و سرعت کم کننده ها
ویژگی های ساختاری:یک سر، متعادل، جهت مستقل چرخش، مهر مکانیکی انتقال رباطی.این مهر قطعات دارای یک ساختار جمع و جور و سازگاری خوب است و نصب آن آسان است. بلوه و بهار جبران فشار را به سطوح مهر و موم می دهند. طراحی بلوه لاستیکی می تواند از جریان رادیال جلوگیری کند تا شناور بودن حلقه چرخش افزایش یابد.
استانداردهای صنعتی:DIN24250، ISO3069، GB6556، EN12756
حوزه کاربرد:که عمدتا در پمپ های سانتریفیوژال، پمپ های خلاء، موتورهای غرق شده، کمپرسورها، تجهیزات تحریک کننده و سرعت دهنده برای تصفیه فاضلاب، مهندسی شیمیایی، داروخانه استفاده می شود.تولید کاغذ و پردازش مواد غذایی. اين قطعه مي تونه به عنوان يک جایگزین براي محصول مشابه جان کرين کار کنه
| مدل | d1 ((mm) | d3 | d7 | 11 | 12 | 13 | 14 |
| 2100-10 | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| 2100-12 | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| 2100-14 | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-15 | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-16 | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| 2100-18 | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| 2100-20 | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| ۲۱۰۰-۲۲ | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| ۲۱۰۰-۲۴ | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| 2100-25 | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| ۲۱۰۰- ۲۸ | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| 2100-30 | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| ۲۱۰۰ تا ۳۲ | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| ۲۱۰۰-۳۳ | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| 2100 تا 35 | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| ۲۱۰۰- ۳۸ | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| ۲۱۰۰ تا ۴۰ | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| ۲۱۰۰-۴۳ | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| ۲۱۰۰ تا ۴۵ | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| ۲۱۰۰- ۴۸ | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| 2100-50 | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| 2100 تا 53 | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-55 | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| 2100-58 | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| ۲۱۰۰-۶۰ | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 تا 63 | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| 2100 تا 65 | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| ۲۱۰۰-۶۸ | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| ۲۱۰۰-۷۰ | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| 2100-75 | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| ۲۱۰۰-۸۰ | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| ۲۱۰۰ تا ۸۵ | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| ۲۱۰۰-۹۰ | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| ۲۱۰۰ تا ۹۵ | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| ۲۱۰۰ تا ۱۰۰ | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
پارامترهای فنی
| درجه حرارت | -30°C~+200°C |
| فشار | ≤2Mp a |
| سرعت | ≤10m/s |
| متوسط | آب |
مواد
| حلقه چرخش |
SiC/VIT |
| حلقه ثابت |
SiC/VIT |
| بهار | SUS304/SUS316 |
| صندلی ثابت | SUS304/SUS316 |
| مهر ثانویه |
Fkm/EPDM |
| نگهدارنده حلقه چرخش | SUS304/SUS316 |
آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از رطوبت امتحان قبل از فروش.به منظور جلوگیری از آسیب،از جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.
2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.
3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که رسانه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
