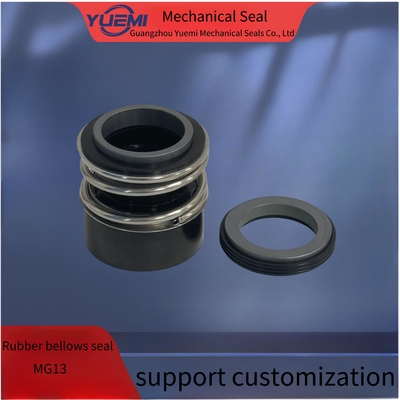

MG13 Agitator لاستیک نطفه آب پمپ مهر مکانیکی استاندارد برگمن

​

10	22	21	19.2	24.6	6.5	6.5	9	10	14.7	25.5	26	33.5
12	24.5	23	21.6	27.8	6.5	5.5	9	10	15.2	25.5	26	33.5
14	28	25	24.6	30.95	6.5	5.5	10.5	10	17.2	25.5	28.5	33.5
15	28	27	24.6	30.95	6.5	6.5	10.5	10	17.2	25.5	28.5	33.5
16	28	27	28	30.95	6.5	7.5	10.5	10	17.2	25.5	28.5	33.5
18	31.5	33	30	34.15	7.5	8	10.5	11.4	19.7	25.5	30.1	37.7
19	36.5	35	35	34.15	7.5	7.5	10.5	11.4	21.7	25.5	30.1	37.7
20	36.5	35	35	35.7	7.5	7.5	10.5	11.4	21.7	25.5	30.1	37.7
22	36.5	37	35	37.3	7.5	7.5	10.5	11.4	21.7	25.5	30.1	37.7
24	42	39	38	40.5	7.5	7.5	10.5	11.4	22.7	25.5	32.7	42.7
25	42	40	38	40.5	7.5	7.5	10.5	11.4	23.2	25.5	32.7	42.7
28	48.5	43	42	46.65	7.5	9	12	11.4	26.7	33.5	35.2	42.7
30	48.5	45	45	50.8	7.5	10.5	12	11.4	26.7	33.5	35.2	42.7
32	53	48	48	50.8	7.5	10.5	12	11.4	27.7	33.5	35.2	47.7
33	53	48	50	54	7.5	11	12	11.4	27.7	33.5	35.2	47.7
35	56.5	50	52	54	7.5	11	12	11.4	28.7	33.5	35.2	47.7
38	58.5	56	55	57.15	9	10.5	12	14	30.2	33.5	36.2	46.2
40	61.5	58	58	60.35	9	10.8	12	14	30.2	33.5	36.2	46.2
42	65	61	62	63.5	9	12	12	14	30.2	41.5	36.2	46.2
43	65	61	62	63.5	6	12	12	14	30.2	41.5	36.2	51.2
45	67.5	63	64	63.5	6	11.5	12	14	30.2	41.5	36.2	51.2
48	70	66	68.4	66.7	9	11.5	12	14	30.7	41.5	36.2	51.2
50	73.5	70	69.3	69.85	9.5	11.5	13.5	15	30.7	41.5	38.2	50.7
53	78	73	72.3	73.05	11	12.5	13.5	15	33.2	41.5	36.7	59.2
55	80.5	75	75.4	76.2	11	13.5	13.5	15	35.2	41.5	36.7	59.2
58	85	78	78.4	79.4	11	13.5	13.5	15	37.2	41.5	41.7	59.2
60	88	08	80.4	79.4	11	13.5	13.5	15	38.2	41.5	41.7	59.2
65	93	85	85.4	92.1	11	13	16	15	40.2	49.5	41.7	69.2
68	96	90	91.5	95.25	11.5	13.7	16	18	40.2	49.5	41.3	69
70	99	92	92	95.25	11.5	13	16	18	40.2	49.5	49	69
75	106.5	97	99	101.6	11.5	14	16	18	40.2	52.5	49	69
80	111.5	105	104	114.3	12	15	20	18.3	40.2	56.5	48.2	78.2
85	119.5	110	109	117.5	14	15	20	18.3	41.2	56.5	46.2	76.2
90	126.5	115	114	123.85	14	15	20	18.3	15.2	59.5	51.2	76.2
95	131.5	120	120.3	127	14	16	20	17.3	46.2	59.5	51.2	76.2
100	136.5	125	123.3	133.35	14	16	20	17.3	47.2	62.5	51.2	76.2

پارامترهای فنی

مواد

پمپ:

تمام انواع تجهیزات چرخش مانند پمپهای سانتریفیوژال،ترشح کننده ها،برای بیشتر وظایف شیمیایی عمومی و سبک،هر جا که می توان از مهر ثانویه استالومر استفاده کرد.
دمای:-30°C~180°C
فشار: s1.2Mpa
سرعت:s 12 m/sec
ویژگی های طراحی:
طراحی مهر و موم بادکنک لاستومری از جمله
انواع حلقه statconary، مطابق با DlN24960 و 1S03069، ترکیب شده با G60,G50,G6.G4,G9,G606، و غیره

آماده سازی:
1قطر خارج از گودال در محدوده تحمل +-0.05mm است
2. خروجی گودال <0.1mm
3. شناور پای گره <0.13mm
4، هیچ لبه تیز در شاخه بیش از حلقه o
يادداشت:
در طول نصب، نخورید یا به حلقه آسیبی وارد نکنید. اگر چیزی آسیب دیده باشد، لطفاً با ما تماس بگیرید تا یک حلقه جدید را تعویض کنید.
نصب در ساختمان ها:
1. مجموعه کامل کارتریج مهر و موم تمیز شده و به طور دقیق عبور از نشت معاینه قبل از فروش.به منظور جلوگیری از آسیب، جدا کردن و تمیز کردن قطعات دوباره قبل از تعمیر.

2 فاصله نصب بین مهر و مهره dl h6 0.8، و باید در انتهای میله وجود داشته باشد. قطر بیرونی میله در موقعیت پیچ باید 01 0.2mm کوچکتر باشد،مقاومت پیچ بیش از حد تنگ.

3مهر کارتریج را در اتاق پمپ قرار دهید، سپس:
A: چهار پیچ پیچ فلنج را محکم تر کنید، اطمینان حاصل کنید که واسطه در سوراخ "G" در سمت بالا قرار دارد.
ب: چهار پیچ محکم تر تنظیم کنید و آستین را روی آستین قرار دهید.
ج: چهار صفحه اندازه گیری را بردارید.لطفا آنها را نگه دارید و آنها را در نصب آینده و
جداش کنيد
D: لوله متوسط lead_in را با سوراخ "G" متصل کنید تا گرما اصطکاک و
شستشوی اتاق مهر و موم در هنگام کار پمپ.
يادداشت:
برای اتمام نصب، برای بررسی چرخش ها به صورت دستی شفت را می چرخاند و اگر نمی توانست به آرامی چرخش کند، مهر به طور نادرست نصب شده بود.
