جزئیات محصول:
|
| مهر و موم پمپ فرانکلین: | مهر و موم موتور | نوع: | تک فنر، چند فنر |
|---|---|---|---|
| کلمه کلیدی: | مهر و موم مکانیکی | تولید کننده: | شام |
| حلقه ثابت: | Tc، سیلیکون کاربید | برای: | مهر و موم خودرو |
| حلقه چرخشی: | کربن، کربید سیلیکون، Tc | ||
| برجسته کردن: | M74 مهر پمپ شیمیایی,M74D مهر پمپ شیمیایی,مهر پمپ شیمیایی تک بهار,M74D Chemical Pump Seal,Single Spring Chemical Pump Seal |
||
برای شاخه های صاف
دو مهر و موم
عدم تعادل
فاضلاب چندگانه چرخان
مستقل از جهت چرخش
مفهوم مهر و موم بر اساس محدوده M7
نسخه ای با پیچ پمپ (M74F-D)

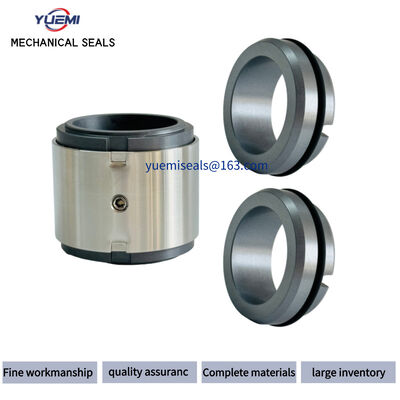

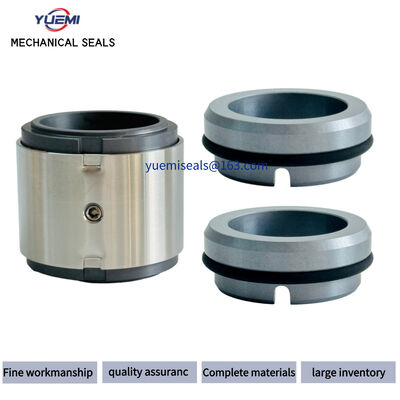

مدل مهر مکانیکی ما M74D می تواند جایگزین BG M74D شود، که به طور گسترده ای برای پمپ های صنعتی استفاده می شود.
ترکیب مواد عادی شامل SIC/RESIN CARBON/NBR/SS304،sic/sic/nbr/ss304،tc/tc/nbr/ss316 و غیره است.
ما همچنین می توانیم تغییرات را به عنوان نیاز مشتریان انجام دهیم یا یک نوع جدید از مهر مکانیکی را برای پاسخگویی به نیازهای مشتریان طراحی کنیم.
| سری مکانیکی O-Ring شرایط عملیاتی: دمای: -20 درجه سانتیگراد + 180 درجه سانتیگراد فشار:≤2.5MPa سرعت:≤15m/s نوع صندلی: استاندارد: YMG92 جایگزین: YMG9,YMG4,YMG6 |
مواد: حلقه ثابت: V1,Q2,Q1,U2,B,A حلقه چرخش:B,A,Q1,Q2,U2 مهر ثانویه:P,E,V,M1,M2 فله و قطعات فلزی: F,G,M |
| 1.تطبيقات:تطبيقات:آب پاک، آب فاضلاب، روغن و سایر مایعات معتدل خوردگی. | |
| اندازه مهر d(mm) |
d3 | d6 | d7 | d8 | l1 | l3 | 8 | l9 | Mx |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
